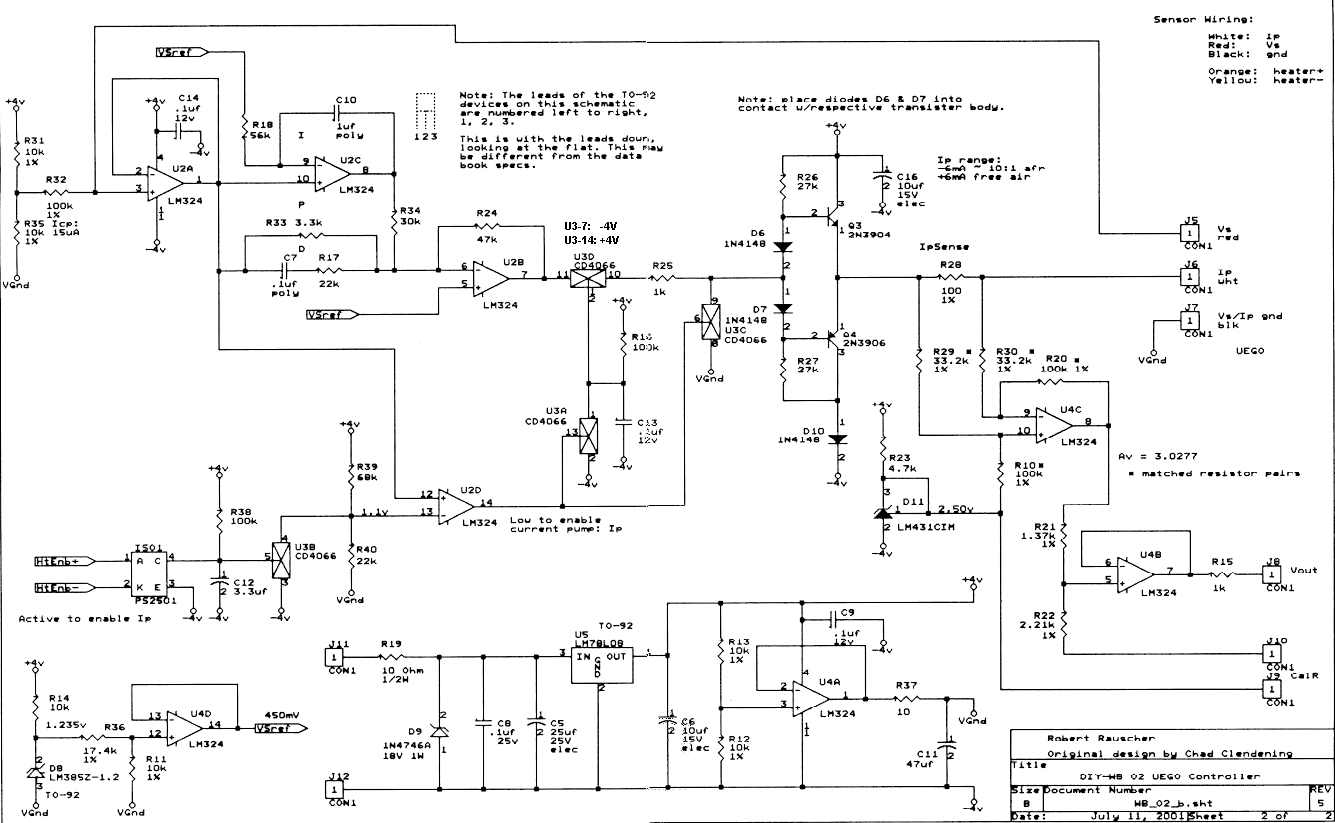

СХЕМА КОНТРОЛЛЕРА ДЛЯ NTK ДАТЧИКА
Данная схема взята с сайта http://www.diy-wb.com
Выход "V out" и есть напряжение, которому по таблице соответствия найдем AFR и лямбду.
Чем мы будем оцифровывать (или не оцифровывать) и искать это уже другой вопрос (см. раздел дисплей - пока не готов).
Это оригинальная схема для NTK датчика. Ее то я и переделывал для LSU.
Тут есть еще и опечатки на схеме (корректировки ниже).
Схема нормального качества (сохрани и посмотри).
